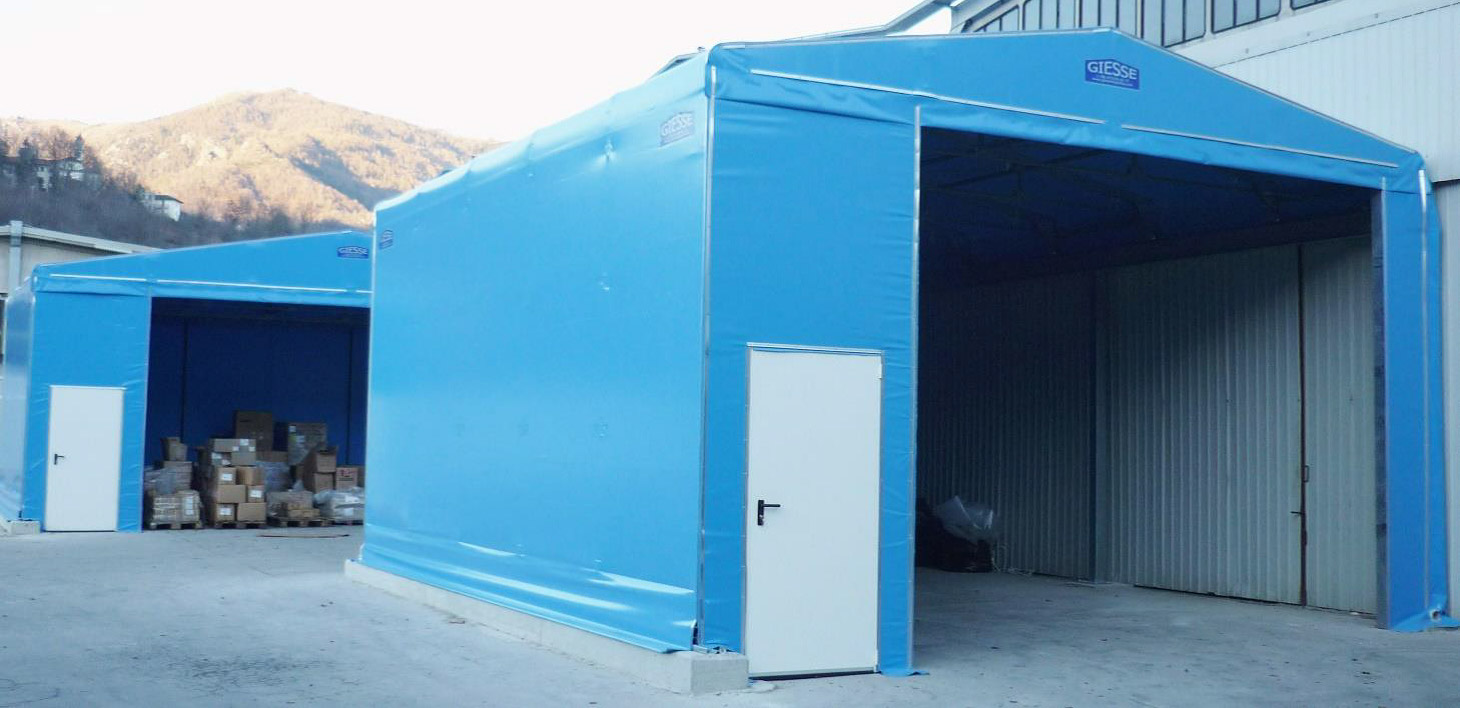

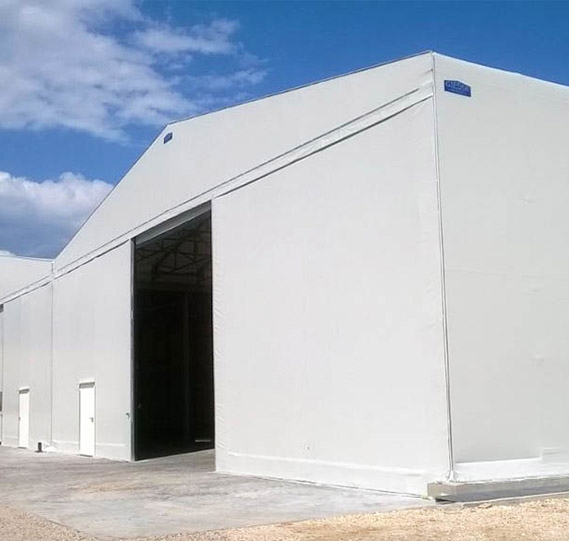

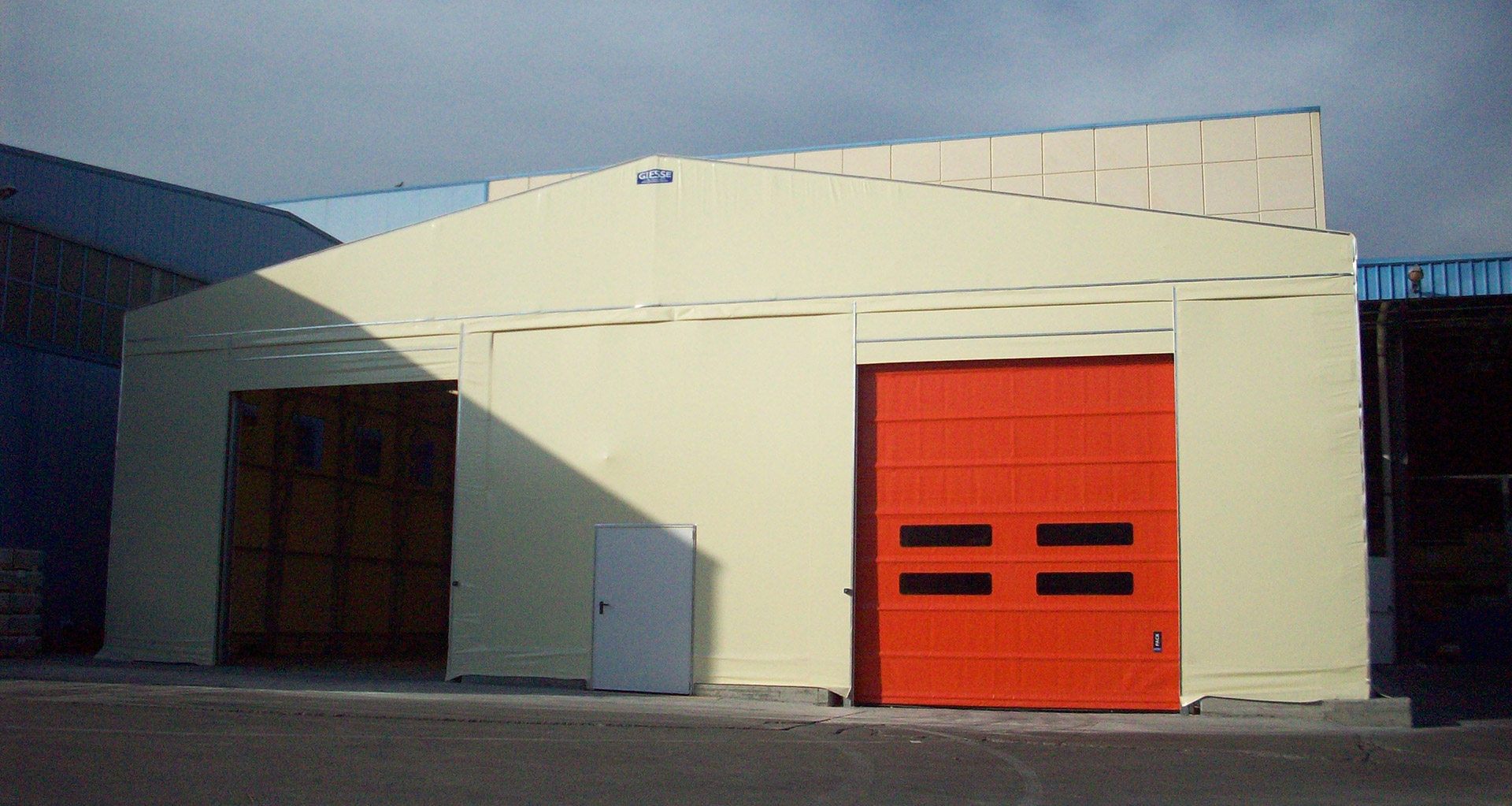

Coperture in PVC

La struttura portante delle coperture in PVC è realizzata con profili in acciaio zincato per immersione a caldo nel pieno rispetto alla norma UNI EN ISO 1461.

Le saldature sono realizzate tramite piastre nervate e saldate secondo quanto previsto dalla normativa UNI 624-791 (bulloneria con spessore idoneo alle sollecitazioni che devono sopportare e certificata)

Il meccanismo di scorrimento delle capriate avviene alla base dei montanti su speciali ruote in acciaio pieno di opportuno diametro con doppio cuscinetto a sfere e a tenuta stagna.

Le vie di corsa sono in lamiera di acciaio presso piegate e fissate esternamente con tasselli su opportuno fondo cementizio o, in alternativa, annegate a filo pavimento in una gettata di calcestruzzo grazie alla predisposizione al fissaggio di zanche a murare.

Sono inoltre predisposte all’utilizzo degli appositi pattini che ne impediscono la fuoriuscita dai binari.

Gli archi sono collegati tra di loro da elementi di controvento mobili fra i montanti centrali, che ne facilitano l’eventuale scorrimento.

Sono previsti ancoraggi di sicurezza per mantenere la struttura solida anche in caso di manto danneggiato.

La copertura è realizzata con robusto tessuto in poliestere, bispalmato in PVC con un trattamento ignifugo classe 2, del peso totale confezionato di gr. 800 al m2 (disponibile anche in classe 1 con grammatura da 800 g al m2).

A richiesta la copertura può essere realizzata in tessuto Panama bispalmato in PVC con trattamento ignifugo classe 2 del peso totale confezionato di gr.1050 al m2.

L’ancoraggio alla struttura metallica avviene mediante un nuovo sistema che prevede speciali placche termosaldate – che aderiscono alla struttura in acciaio tramite velcro aeronautico disponibile in vari colori – e che permette una perfetta aderenza del manto alla struttura, evitandone un’eccessiva usura dovuta allo scuotimento.

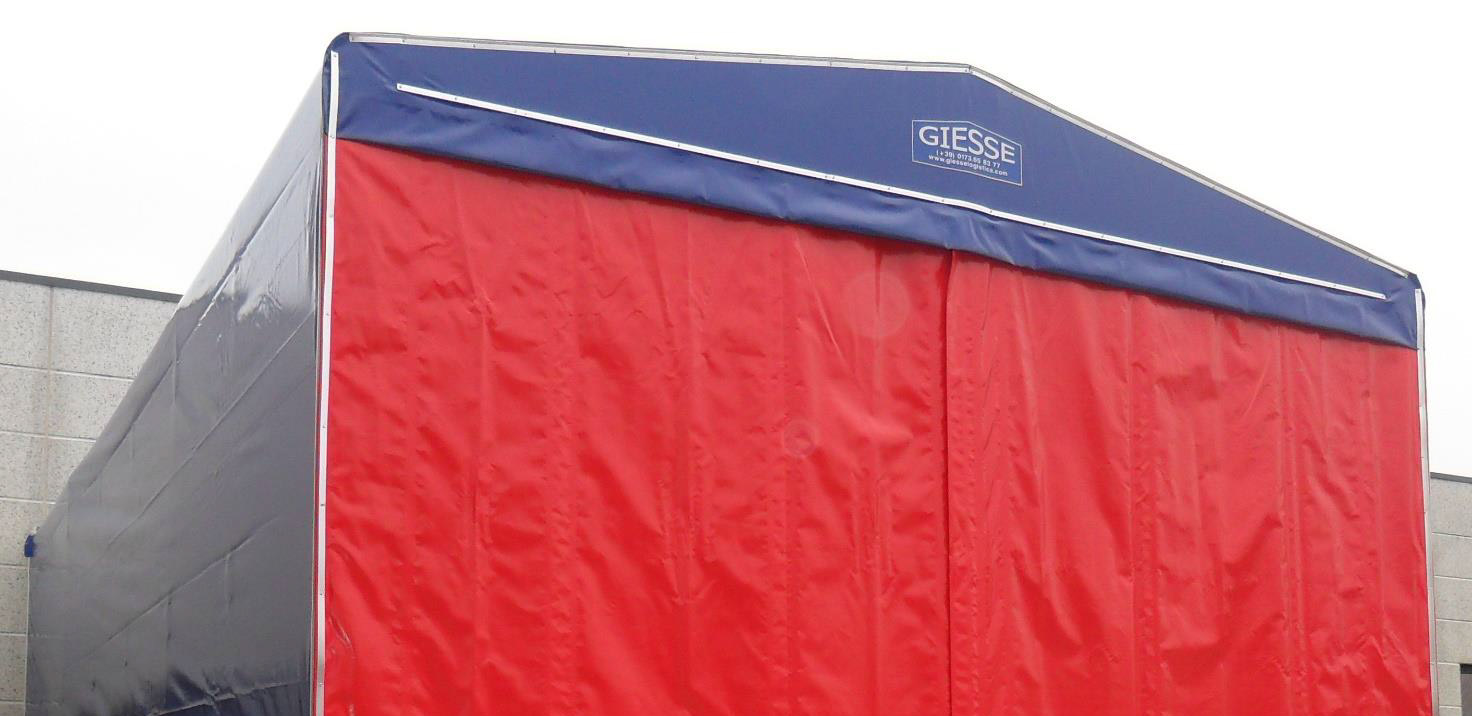

I frontespizi della struttura sono tamponati con appositi settori triangolari in tessuto poliestere bispalmato in PVC.

Sui fronti delle strutture è possibile applicare tende scorrevoli a singola o doppia anta dotate di tubi verticali antivento, paletti di fissaggio a pavimento, cariglioni di chiusura metallici e appositi sistemi di tensionameto.

RIFERIMENTI NORMATIVI

• D.M. 14/01/2008, “Norme tecniche per le costruzioni”
• Circolare 2 Febbraio 2009, “Istruzioni per l’applicazione delle nuove norme tecniche per le costruzioni”
• UNI EN 1993-1-1, “Regole generali e regole per gli edifici”, Agosto 2005
• UNI EN 1993-1-8, “Progettazione dei collegamenti”, Agosto 2005
• UNI EU 1998-1, “Regole generali, azioni sismiche e regole per gli edifici”, Marzo 2005

GARANZIE

Le Coperture in PVC hanno garanzia di:

• 10 anni sulla struttura
• 6 anni per il manto di copertura
